三效蒸發器概述：

外加熱式強制循環蒸發器，是由加熱室和蒸發室組成，靠循環管、循環泵連接成一個整體，它適合于有結晶顆粒或粉粒的溶液蒸發濃縮。結構簡單，容易操作，不足的是循環泵、電耗相對較高。目前，國內普遍使用的循環泵是單懸臂，雙端面機械密封的軸流泵，流量大，楊程小，轉速低，機械密封處有冷卻水和密封水，只要保持水的清潔和供應，機械密封一般不會損壞，該蒸發器經三十余年的運行改進，國內已掌握了不堵管，不結垢等技術要點，已能夠設計出和國外相同的，傳熱系數高的蒸發器。

一、適用范圍

    適用于中藥、西藥、葡萄糖、淀粉、味精、食乳品、食品、化工、無機鹽等行業液料的濃縮和環保工程廢液處理回收，尤其適用于熱敏性物料的低溫真空濃縮。我公司經過精心計算，周密設計改進后，比原來的特點效益更多。能滿足各種物料濃縮的工藝要求。

二、設備組成

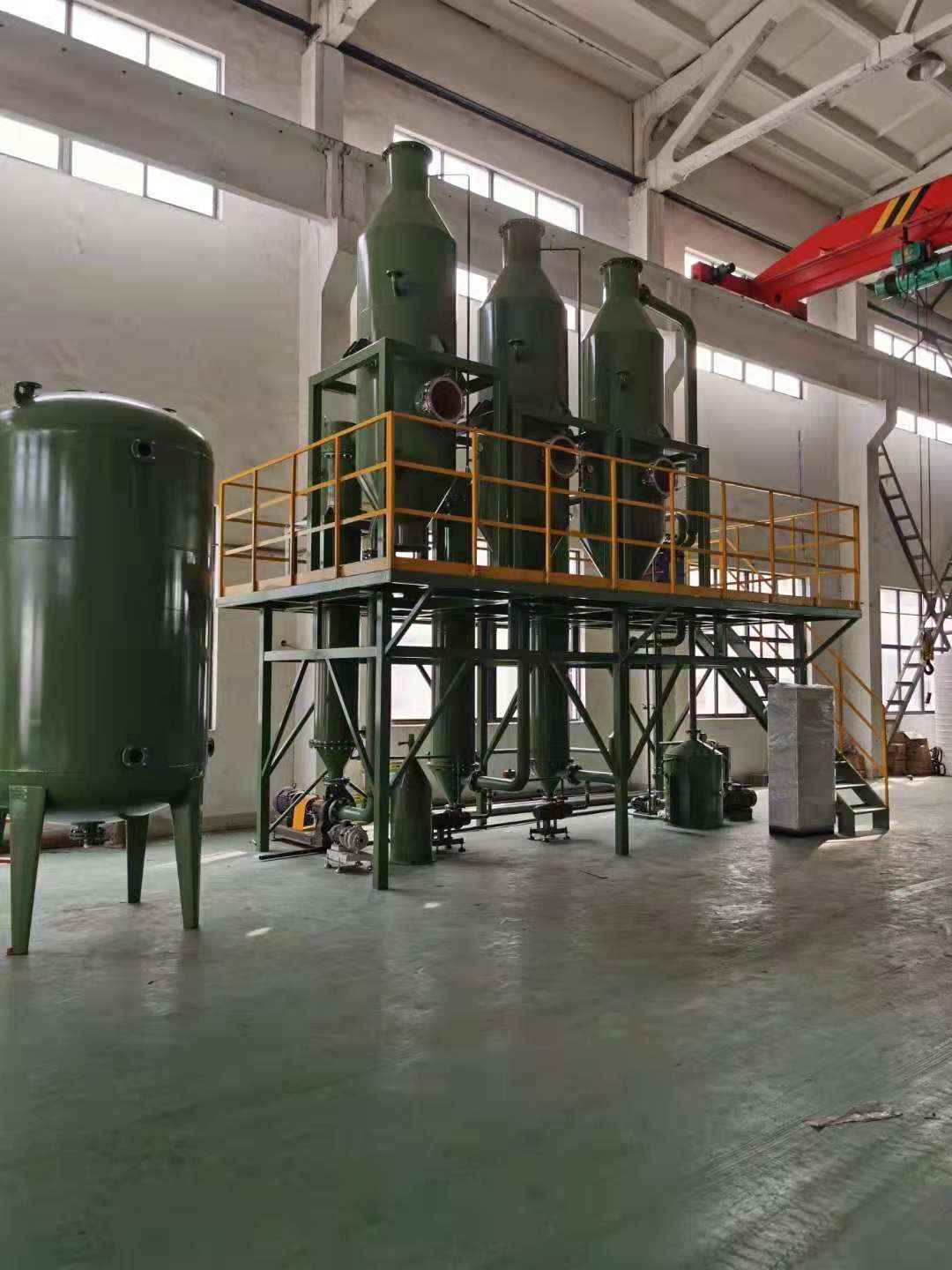

    三效濃縮器主要由三個列管式加熱器、三個蒸發室、循環管、冷凝器、受液罐及其他附屬設備所組成。

三、主要特點

1、節能效益，按SJN-1000型計算，一年節約蒸汽約5400噸，冷卻水14萬噸，節約電13萬多度，降低成本近20萬元。

2、本濃縮器采用外加熱自然型循環與真空負壓蒸發方式，具有蒸發速度快，濃縮比重大，可達1.4（一般中藥浸膏），不需敞口鍋收膏。

3、本濃縮器采用三效同時蒸發，二次蒸汽行到反復使用，與單效比能耗約降70%，不到一年可用節能費中收回本濃縮器的全部投資。

4、多功能操作特點：（1）可以回收酒精濃度在80度左右，（2）三效可以濃縮三種不同的物料。

（3）一效、二效、三效、三效、二效、一次可以反復并鍋收膏。（4）可以間歇、連接進料濃縮。

（5）可以一次成膏，由第、一效進料，經過第二效，第三效出來已一次成膏。

5、本濃縮器有特殊構造，濃縮出來的物料具有味道濃，膏質均勻。使物料在密封中無泡沫狀態下進行濃縮，不易跑料，減少污染，當天物料當天濃縮完畢，不易結焦，清洗方便，打開加熱器上下蓋即可清洗，并節約勞力，一個可以操作。

6、本濃縮器與物料接觸部位均采用不銹鋼SUS304制造，加熱器、蒸發器外面設有保溫層，保溫采用聚胺脂發泡，外表面磨砂亞光處理，符合GMP標準。

7、蒸發效數及蒸發能力：

可根據客戶的需要，制作單效、雙效、三效、四效、五效等，不同蒸發量的設備。

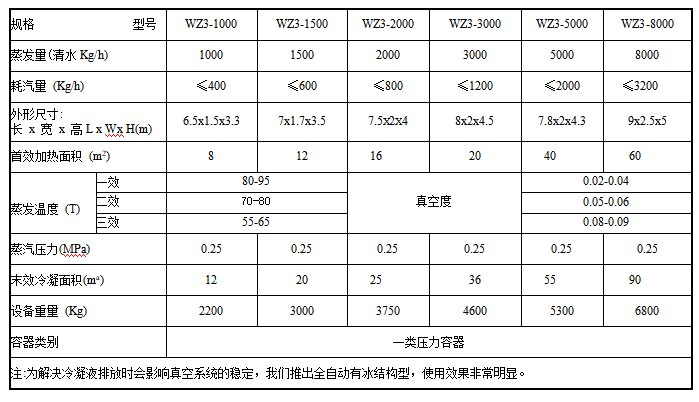

四、技術參數
